PV-Anlage Haltengasse

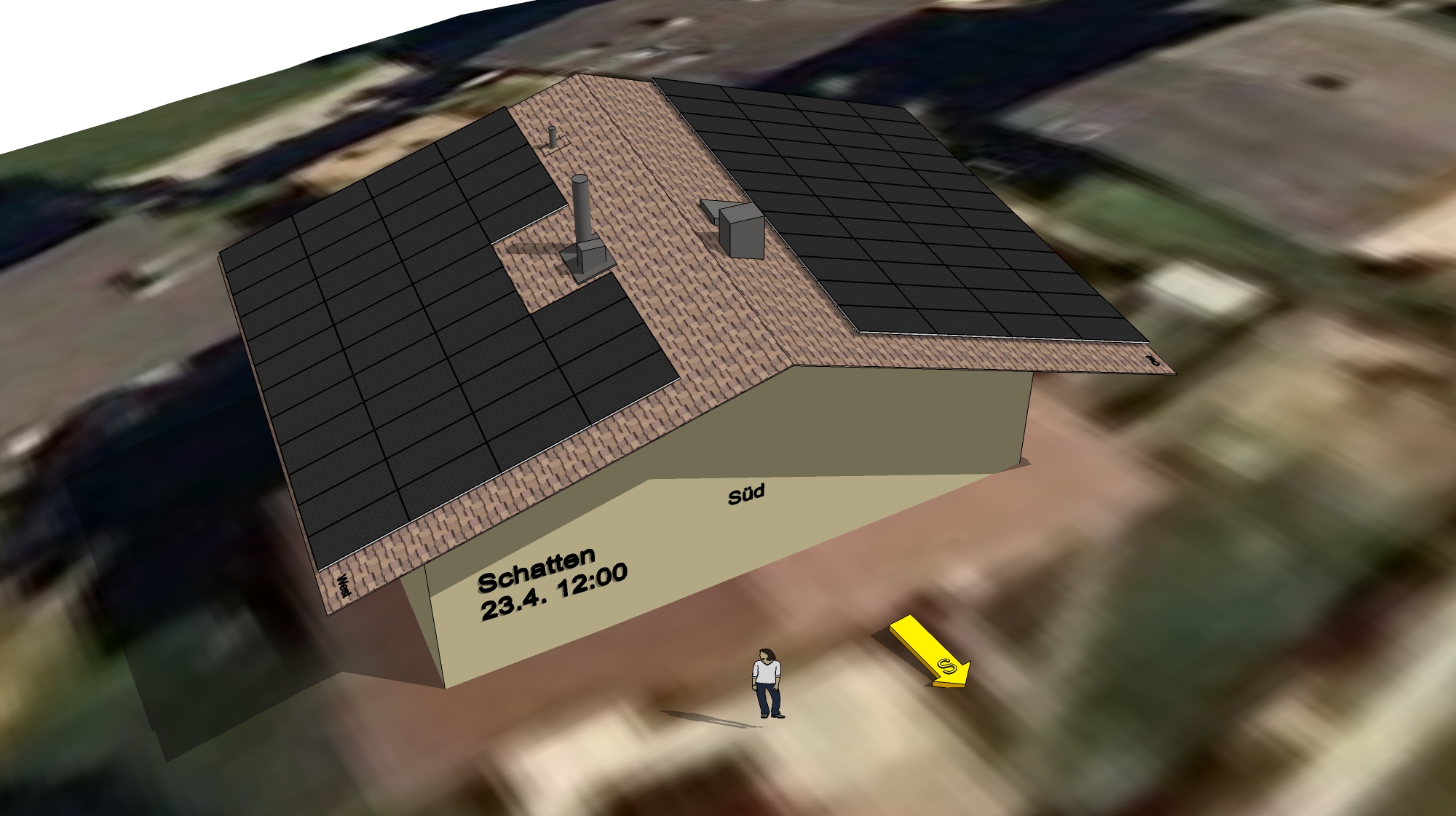

Haltengasse Ansicht

Panel: 93 monokristalline Solarmodule CHN200w (72M) 1580 x 808 x 40 mm
Wechselrichter: SolarMax 15MT2 3Phasen
Max mögliche Leistung: 18.6 kWp DC / 15 kW AC
Dachausrichtung: 100° / 280°
Dachneigung: 18°
Jahresertrag: 17'500 kWh
Inbetriebnahme: 18. Juli 2012

09.07.2012: die Montagearbeiten haben begonnen
11.07.2012: ca. 240 Ziegel sind ausgeschliffen und die Dachhaken angeschraubt
12.07.2012: die Aluprofile sind mit den Dachhaken verschraubt, die Solarmudule bereit fürs Einlegen
13.07.2012: die DC-Verkabelung ist an den Aluprofilen befestigt und 73 von 93 Solarmodule eingesetzt
18.07.2012: die Elektroinstallation ist abgeschlossen und die restlichen 20 Solarmodule eingesetzt
                      11:30: Die Anlage ist in Betrieb

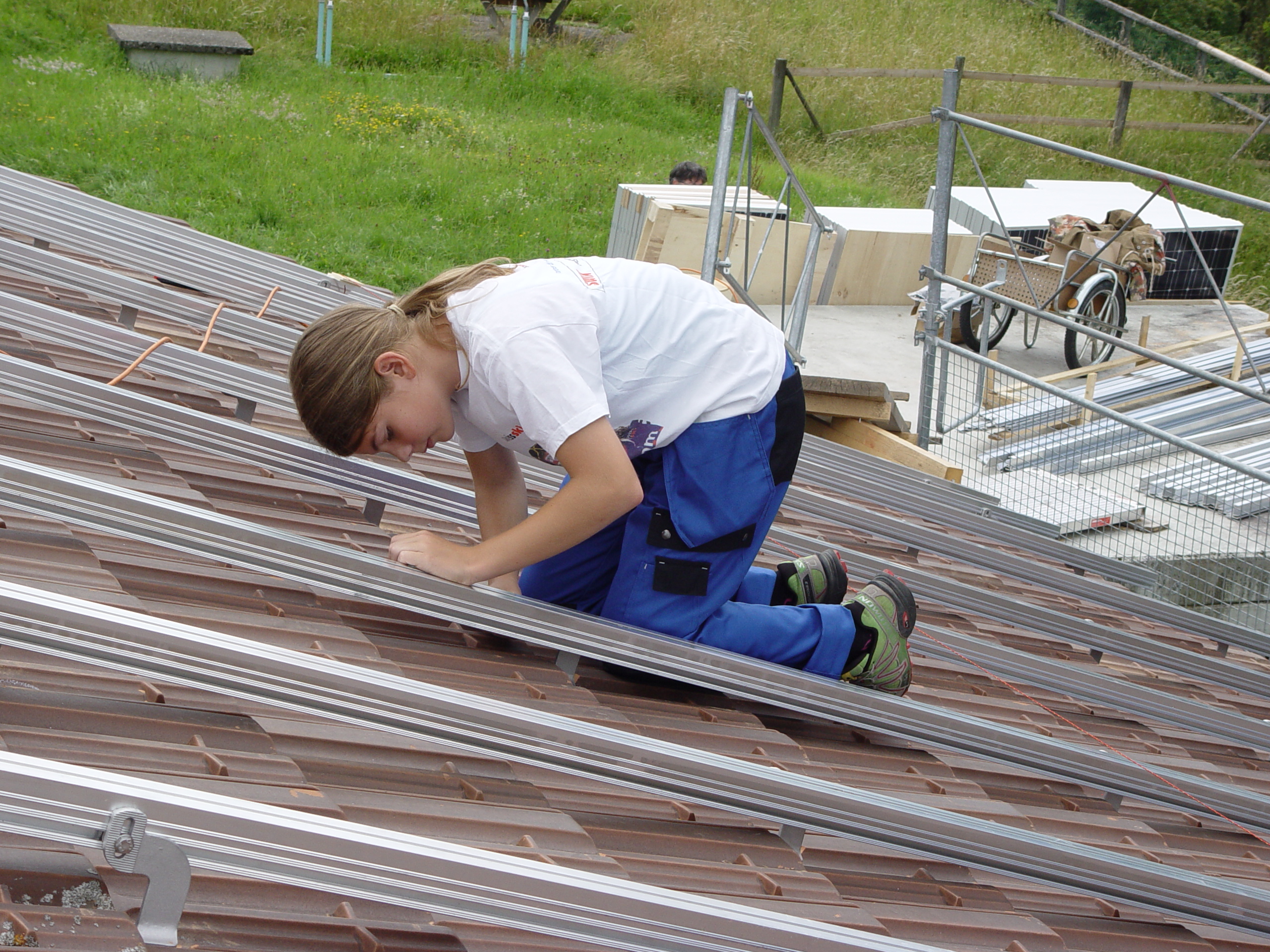

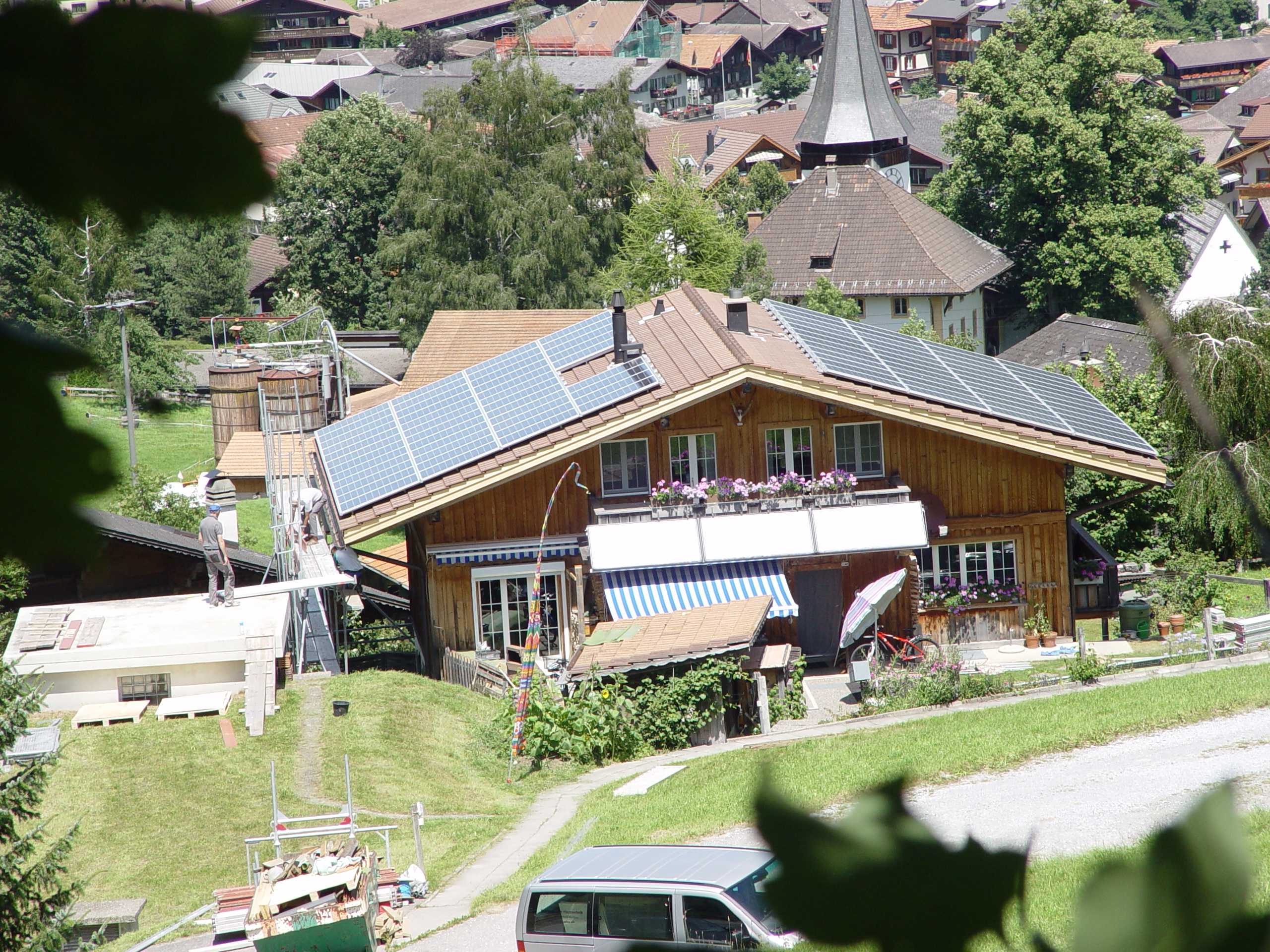

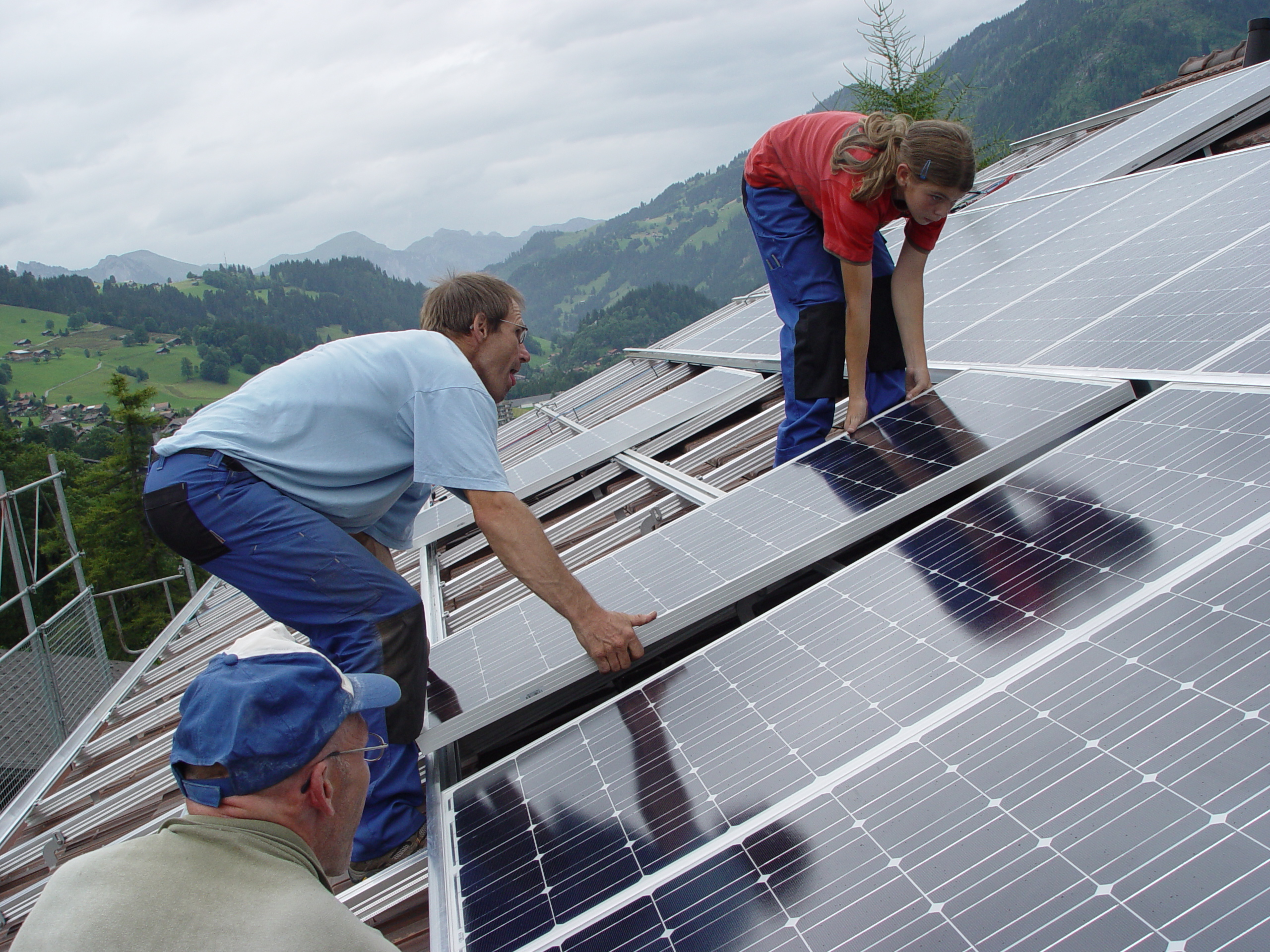

Ansicht vom Baumhaus Yara beim Anschrauben der Alustangen Einlegen der Solarmodule ... weitere Bilder

Bedienungsanleitung - Ein-/Ausschalten der Anlage (PDF) -- neu --

Plan Dachansicht mit Vermassung Modulflächen (PDF)

Zeitplan (PDF)

elektrisches Prinzipschema (PDF) -- neu --

Kabelplan (PDF)

Gesuch Plangenehmigung ESTI mit Beilagen (PDF)
ESTI Plangenehmigungsverfügung (PDF)

Anschlussgesuch für EEA im Parallelbetrieb

Technische Daten Monokristalline Solarmodule Mono CHN200-72M (PDF)

→ SolarMax MT-Serie
