PV-Anlage Herrlichkeit

PV Anlage Herrlichkeit

Panel: 52 monokristalline Solarmodule CHN200w (72M) 1580 x 808 x 40 mm

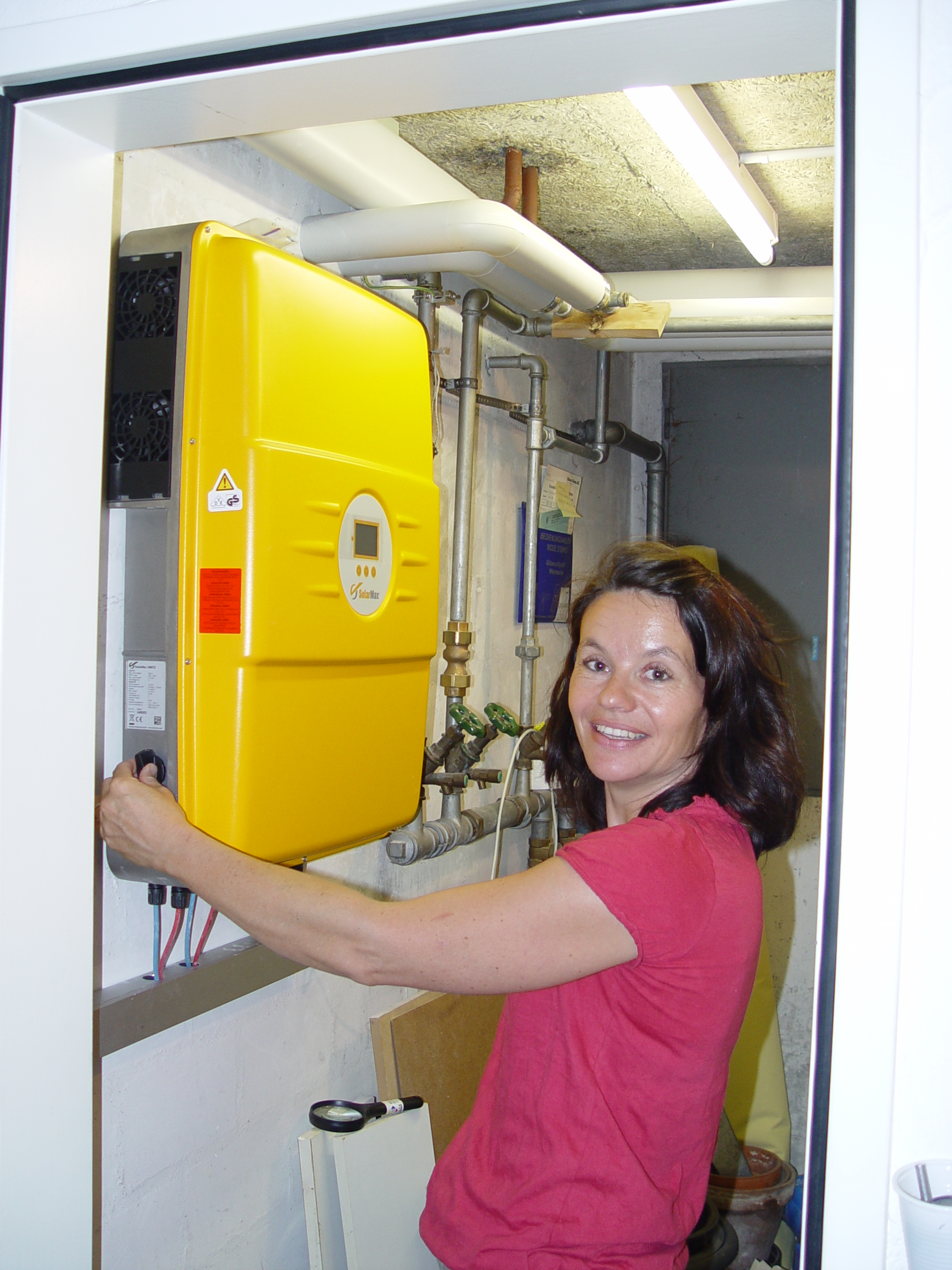

Wechselrichter: SolarMax 10MT2 3-Phasen
Max mögliche Leistung: 10.4 kWp DC / 10 kW AC
Dachausrichtung: 268°
Dachneigung: 15°
voraussichtlicher Jahresertrag: 10'000 kWh
Inbetriebnahme: 5. Juli 2012

28.06.2012: Lieferung Aufdach Montagesystem
30.06.2012: Start der Montagearbeiten
05.07.2012 11:00: Die Anlage ist in Betrieb
03.12.2020 Wechselrichter defekt (Gerätefehler 42 - Boosterfehler) - Ersatzgerät montiert und Monitoring/Fernüberwachung eingreichtet
21.12.2020 reparierter Wechselrichter wieder in Betrieb

Monitoring:

http://easyluefter.ch/proc/herrlichkeit/showDay.php?invNr=1 ...wird täglich um 20:59 aktualisiert
...oder lokal: http://raspi3
aktuelle Daten abrufen:   SMS 'T' an +41 77 400 61 61
webChart aktualisieren:   SMS 'cc' an +41 77 400 61 61

Bilder:

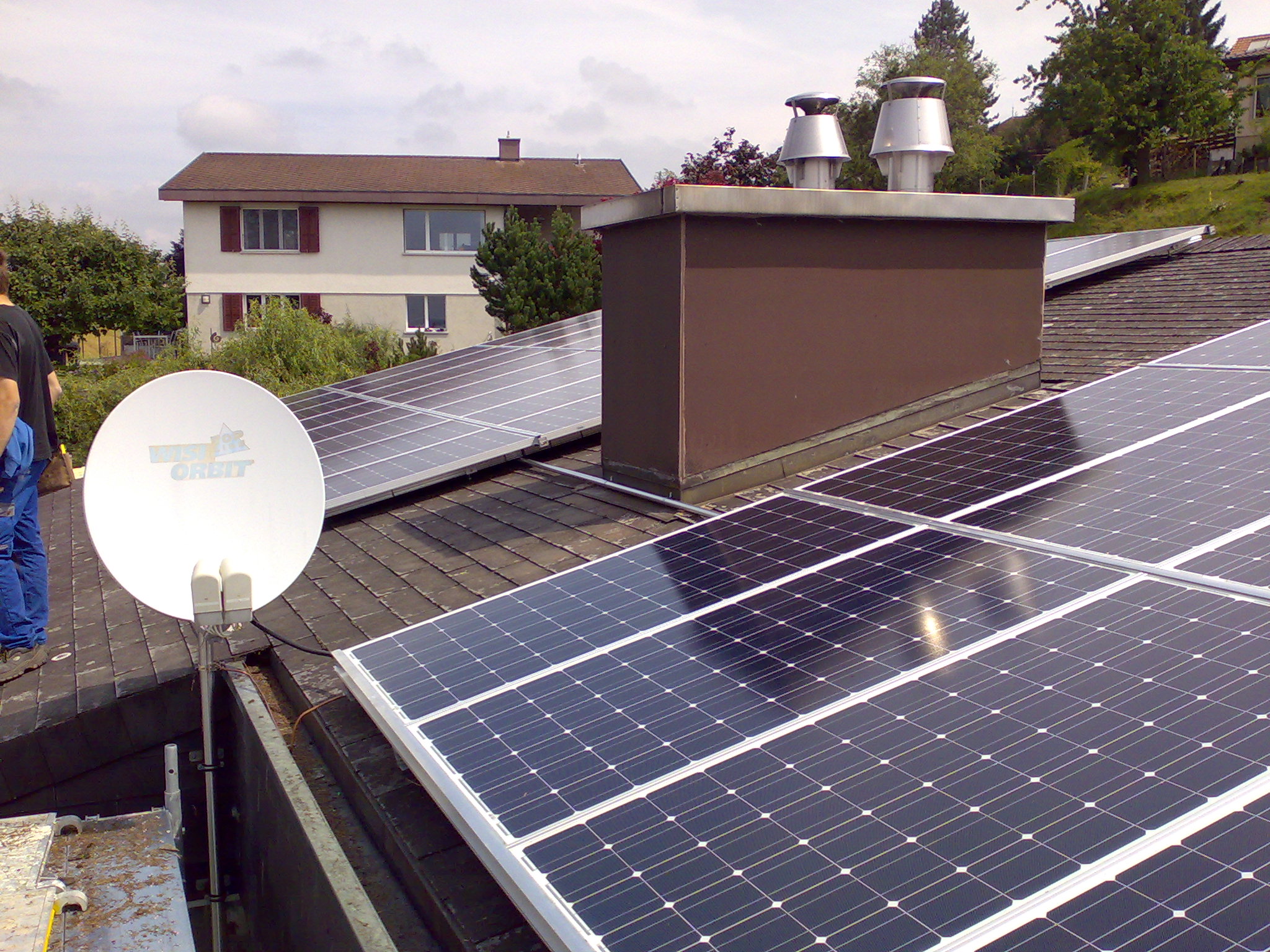

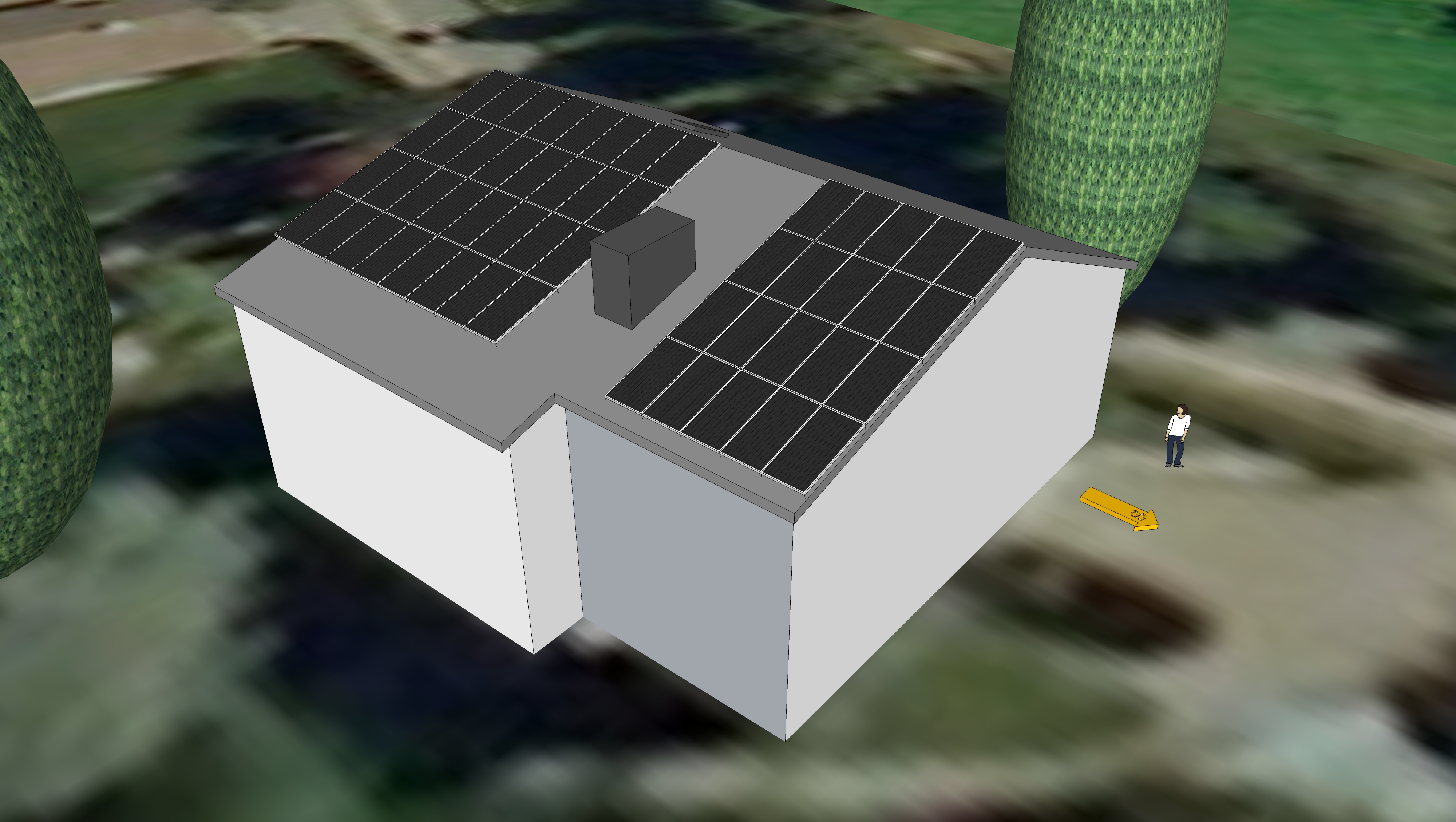

Ansicht1 Inbetriebnahme ... alle Bilder

Dokumente:

Masse (PDF)
Dach Sparrenlage (PDF)
Montageplan (PDF)
Kabelplan (PDF)
elektrisches Prinzipschema (PDF)
Technische Daten Monokristalline Solarmodule Mono CHN200-72M (PDF)
→ SolarMax MT-Serie
