PV-Anlage Kindergarten Niesenstrasse 25

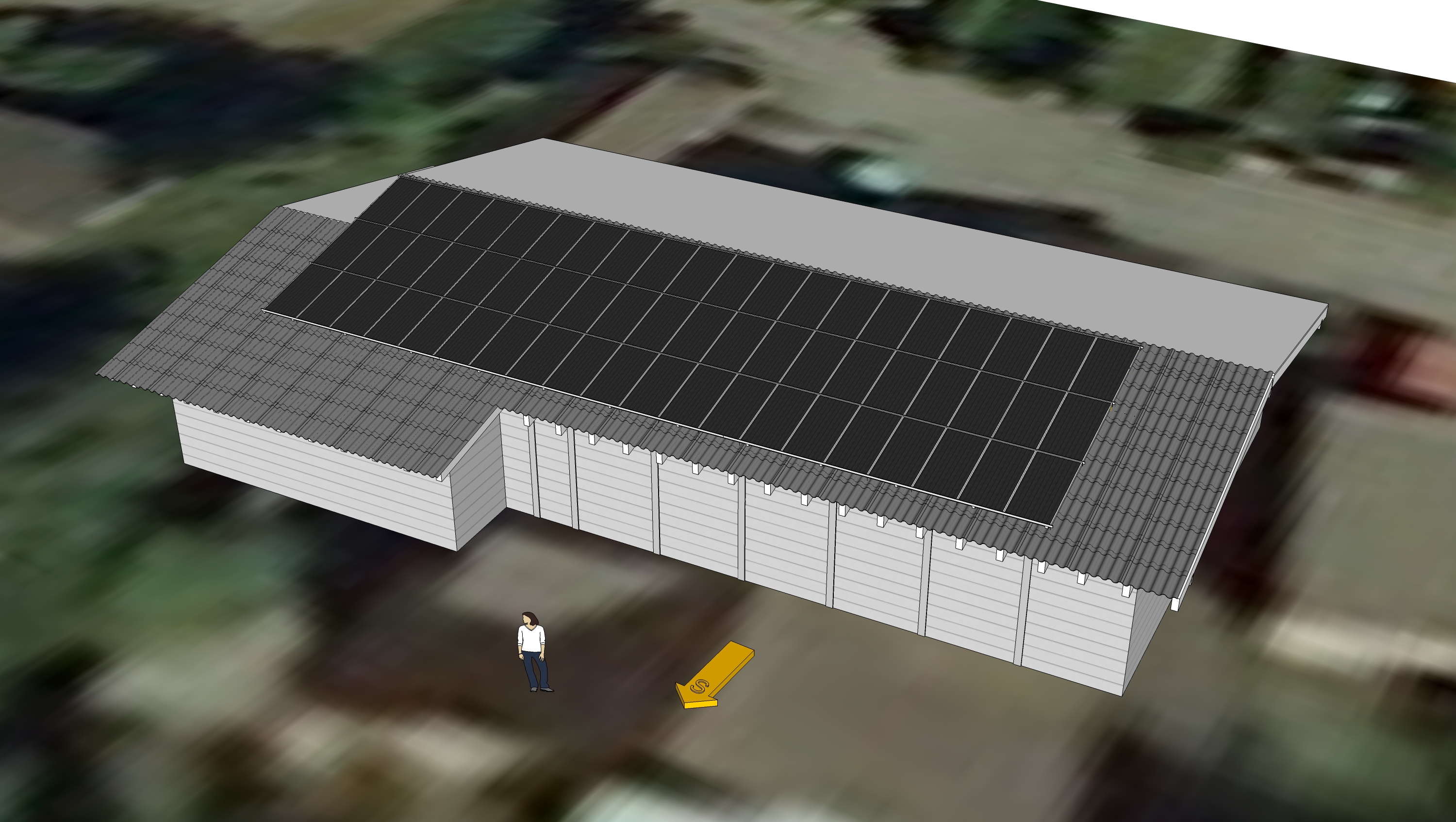

Ansicht PV-Anlage Niesenstrasse 25

Panel: 60 monokristalline Solarmodule CHN200w (72M) 1580 x 808 x 40 mm (77 m²)
Wechselrichter: SolarMax 10MT 3-Phasen
Max mögliche Leistung: 12 kWp DC / 10 kW AC
Dachausrichtung: 175°
Dachneigung: 12°
voraussichtlicher Jahresertrag: 12'000 kWh
Inbetriebnahme: 31. Mai 2012

15.05.2012: die aktuelle Statistik mit der Stromproduktion ist aufgeschaltet (wird alle paar Tage aktualisiert)
18.07.2012: Bestätigung der Nachweisvergütung von der BKW erhalten
08.08.2012: die sms Fernüberwachung ist in Betrieb
23.05.2016: neue Fernüberwachung eingerichtet (mit webCharts)

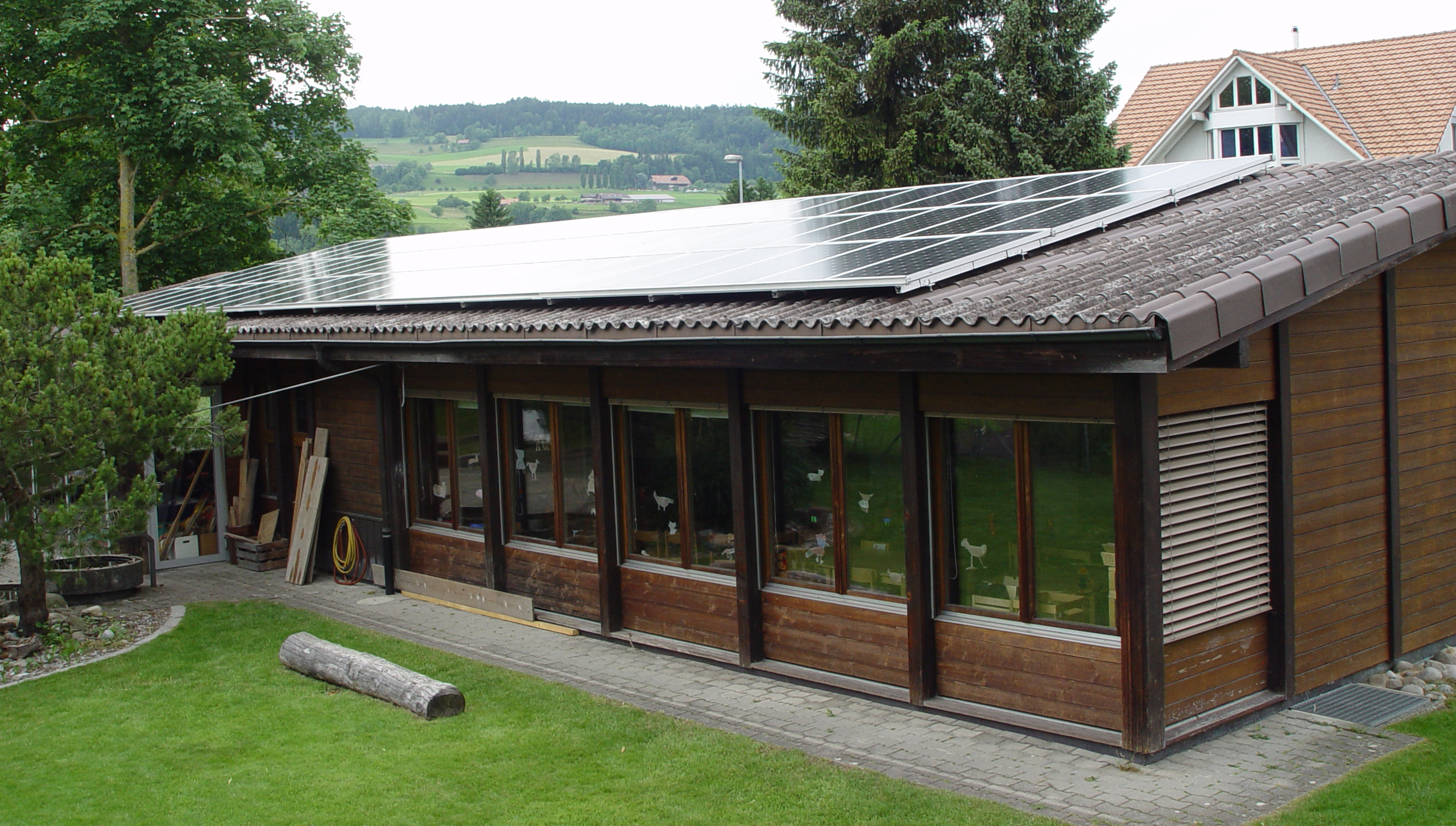

PV Anlage Kindergarten Niesenstrasse  ... mehr Bilder

Artikel in der Drachepost Juni 2012 ...(PDF)

Statistik

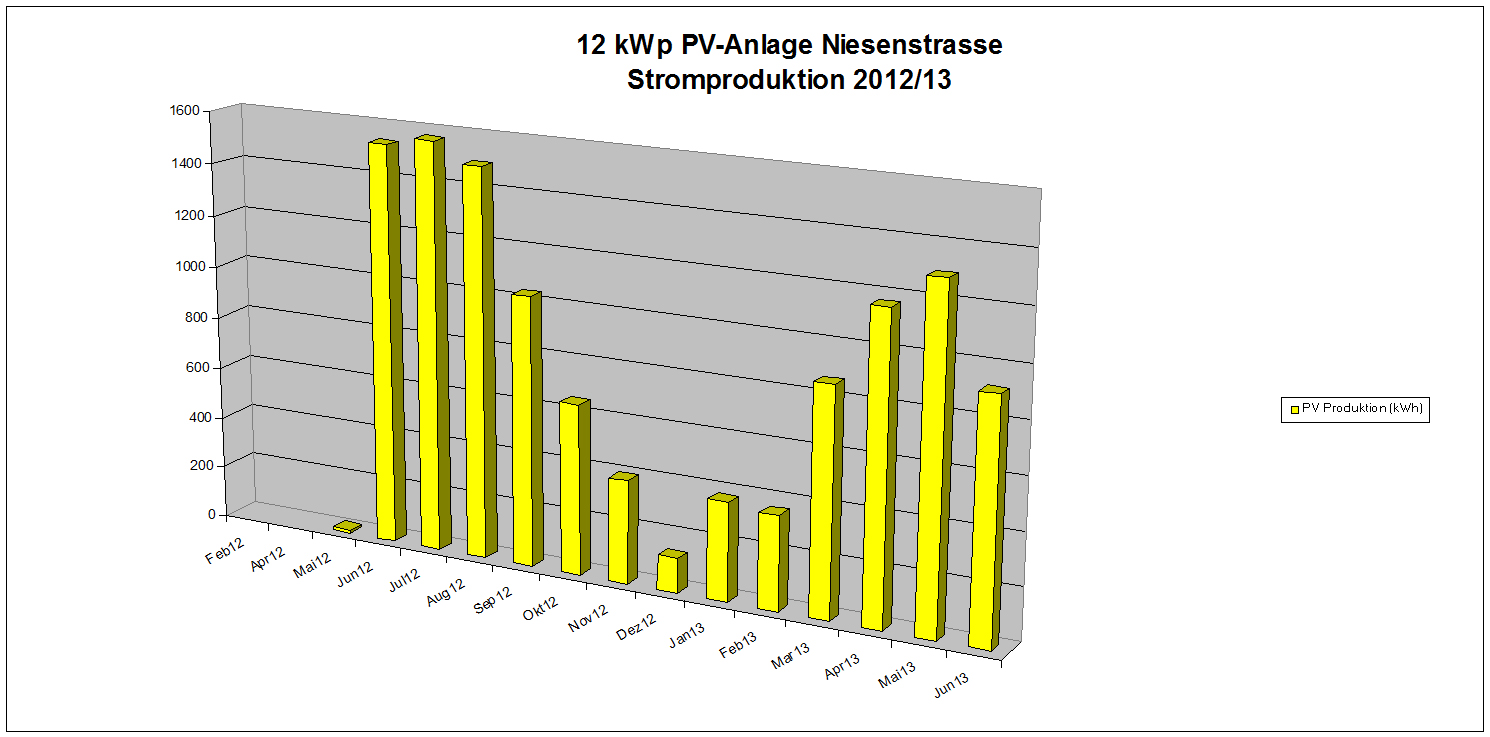

Photovoltaik Anlage Niesenstrasse Leistungsstatistk      Statistik (xls) webCharts

Bedienungsanleitung - Ein-/Ausschalten der Anlage (PDF)

Zeitplan (PDF)

Plan Dachansicht mit Vermassung (PDF)

Montageplan Stockschrauben/Aluprofile(PDF)

Dach Eternitplatten Verteilung (PDF)

elektrisches Prinzipschema (PDF)

Kabelplan (PDF)

Anschlussgesuch für EEA im Parallelbetrieb bewilligt (PDF)

Emfangsbestätigung_KEV (PDF)
Bescheid (PDF)
KEV Inbetriebnahmemeldung 2012_0724 (PDF)

Technische Daten Monokristalline Solarmodule Mono CHN200-72M (PDF)

→ SolarMax MT-Serie
