PV-Anlage Oberstufenzentrum - Altbau 2

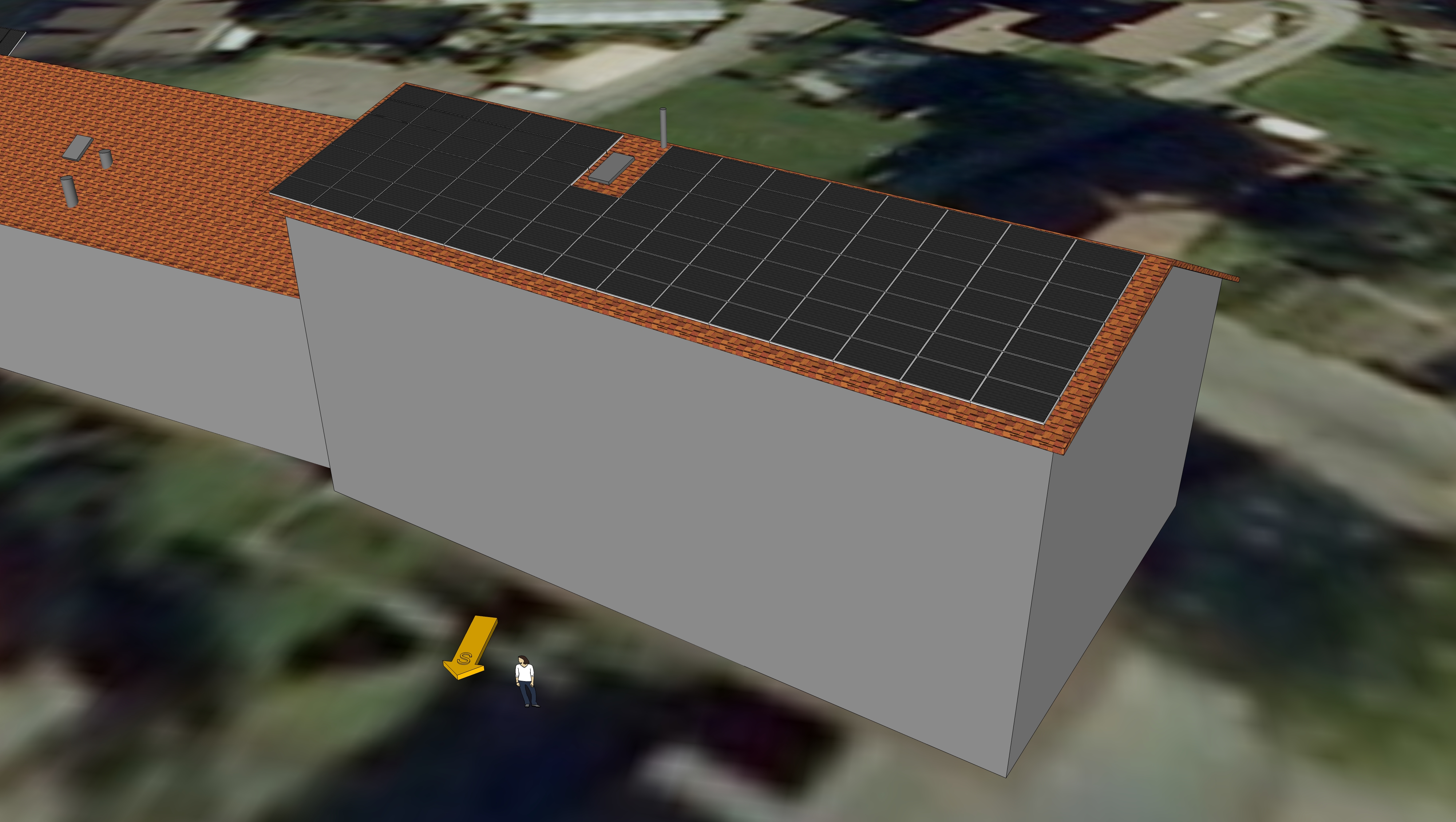

Ansicht 1

Solarmodule: 93 monokristalline Solarmodule CHN200w (72M) 1580 x 808 x 40 mm (120 m²)
Wechselrichter 1 x Delta RPI M20A 3-Phasen
Max mögliche Leistung: 18.6 kWp DC / AC begrent auf 17 kVA (25 A)
Dachausrichtung: 203°
Dachneigung: 15°
erwarteter Jahresertrag: 20'000 kWh
Inbetriebnahme: 18. September 2012

03.08.2012: Gesuch Plangenehmigung bei Starkstrominspektorat (ESTI) eingereicht
29.08.2012: Anschlussgesuch fuer EEA im Parallelbetrieb von BKW bewilligt
30.08.2012: Nutzungsvertrag von Schulkommission genehmigt
05.09.2012: die Montagearbeiten auf dem Dach sind gestartet
06.09.2012: die Dachhaken sind angebracht und die Profilstangen ausgelegt; ESTI Plangenehmigungsverfügung ist eingetroffen
07.09.2012: die Profilstangen sind verschrabt und ausgerichet - bereit für Start DC Verkabelung
10.09.2012: DC Verkabelung auf Dach fertiggestellt; AC Elektroinstallationen in Arbeit
15.09.2012: die ersten 16 Solarmodule sind eingelegt; die Aluprofile sind mit dem Blitzschutz verbunden
15.09.2012: der Swissgrid Bescheid über die Anmeldung ist eingetroffen --> das Projekt ist auf der Warteliste
18.09.2012: die Elektroinstallationen sind fertiggestellt und der Zähler montiert
18.09.2012 17:00: Die Anlage ist mit 16 Solarmodulen (3 kWp) am Netz
28.09.2012: Kontrolle für Sicherheitsnachweis AC und DC sowie Beglaubigung durch Firma electrocontrol erfolgt
29.09.2012: die restlichen Solarmodule sind eingetroffen und eingelegt
29.09.2012: die Anlage ist mit der vollen Leistung von 18.6 kW (93 Solarmodule) in Betrieb
03.06.2013: Blitzschutzattest GVB (PDF) erhalten
12.04.2016: Wechselrichter SolarMaX 15MT2 durch Delta RPI-M20A ersetzt - und neue Fernüberwachung (mit webCharts) eingerichtet

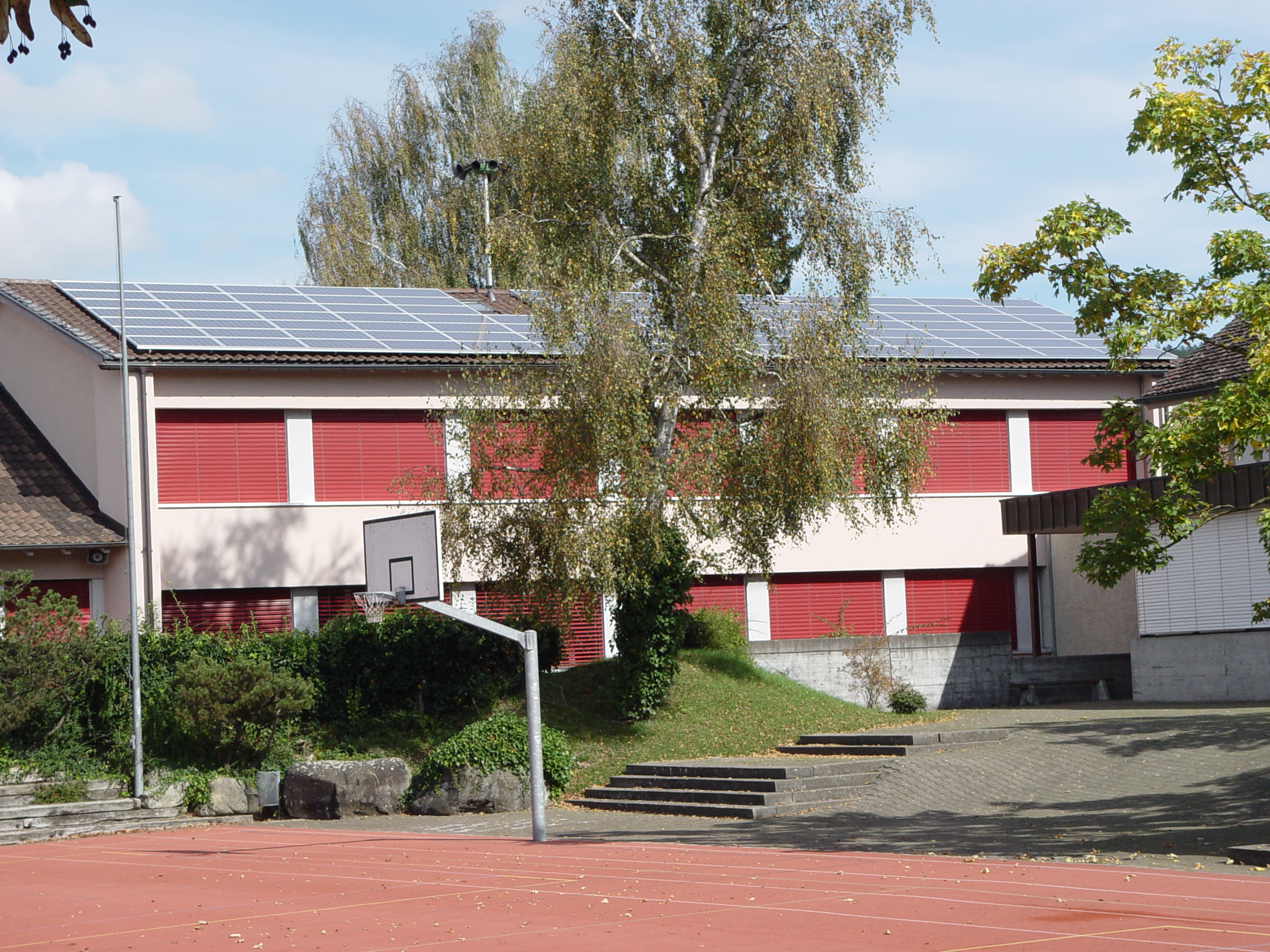

Gesamtansicht
SolarMax 15MT2 ersetzt
durch Delta RPI M20A

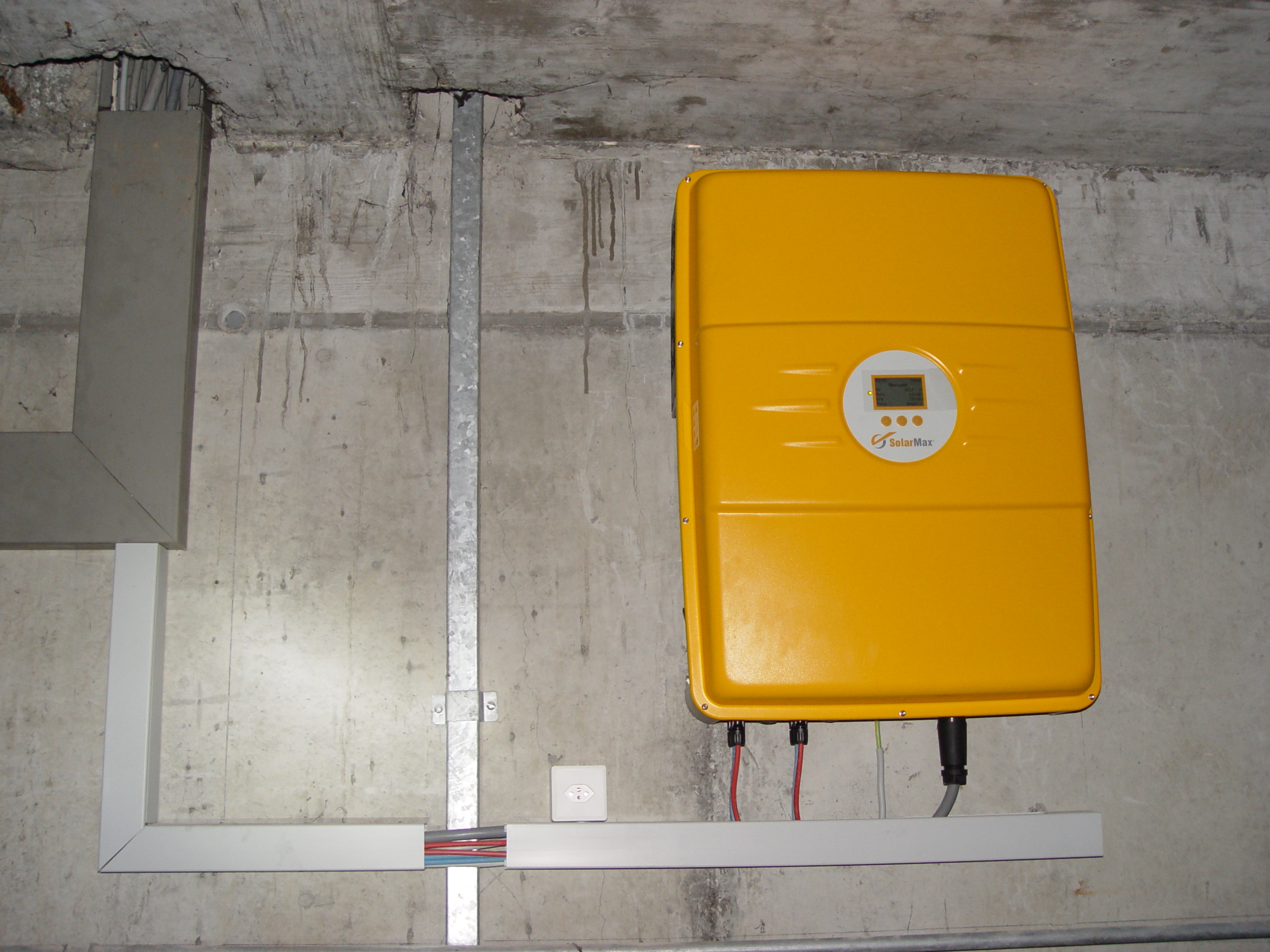

Wechselrichter SolarMax 15MT2

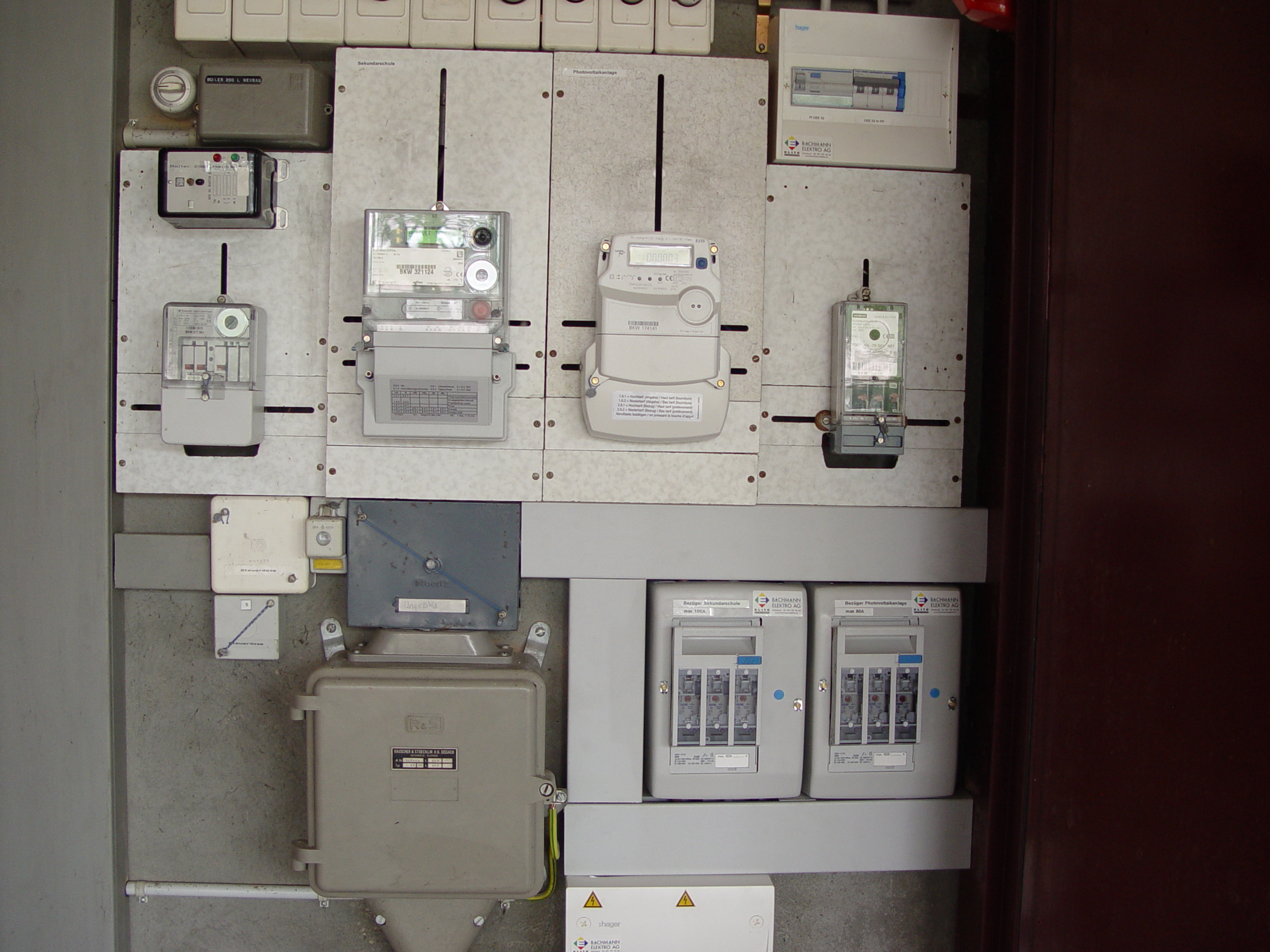

Elektroverteilerkasten
... weitere Bilder

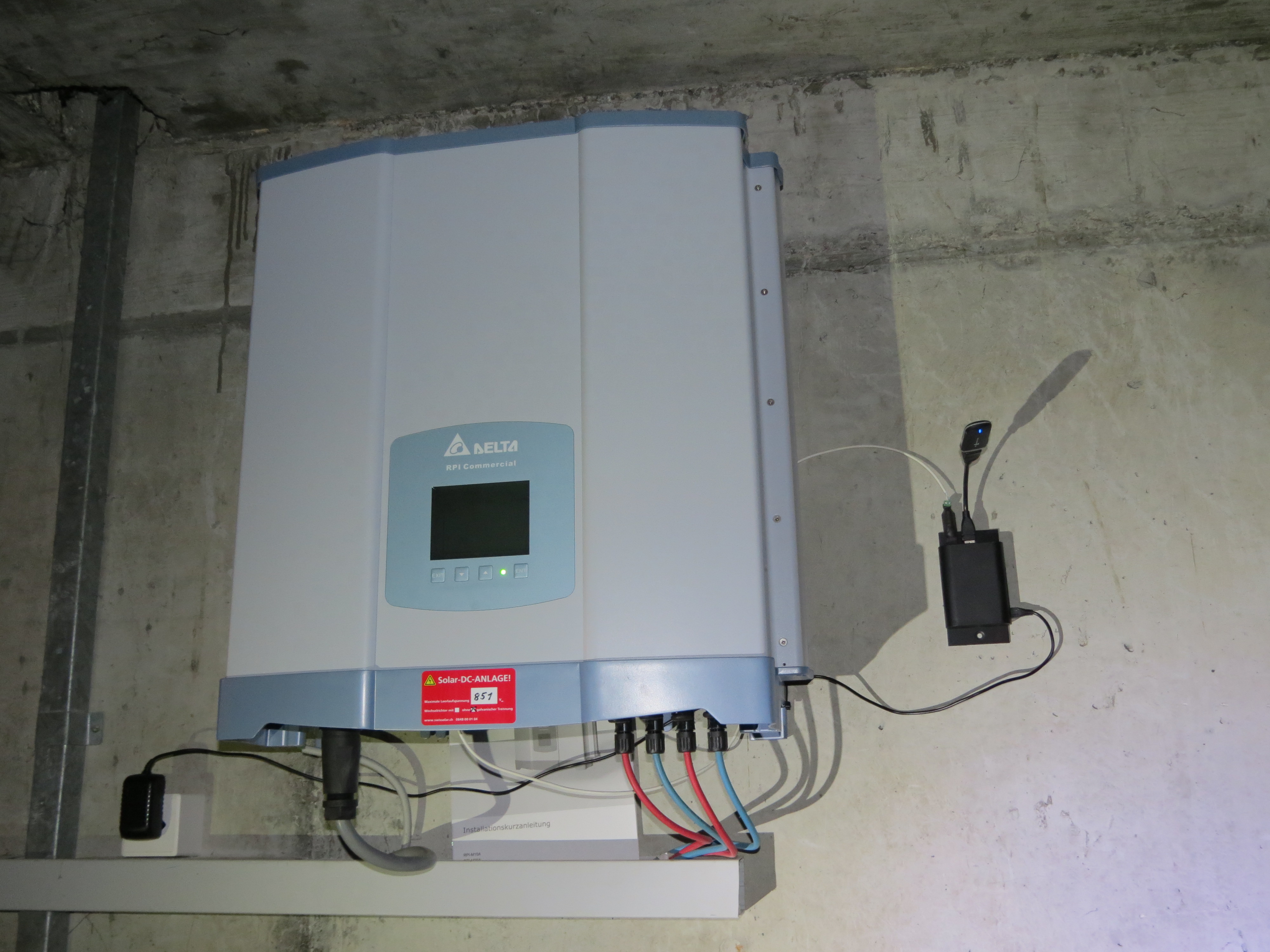

seit 12.4.16: Delta RPI M20A
mit neuer Fernüberwachung

Wechselrichter und Ferüberwachungsgerät


Statistiken

Statistiken      Statistiken (xls) webCharts:

Oberstufenzentrum Wichtrach - Eignungsabklärung Photovoltaik (PDF)
Artikel in Drachepost: Sonnenenergie-Nutzung (PDF)

Dokumente Altbau 2:

Bedienungsanleitung - Ein-/Ausschalten der Anlage (PDF)

Beschreibung der Anlage (PDF)
Oberstufenzentrum Masse mit Sparrenanordnung (PDF)

Zeitplan (PDF)

elektrisches Prinzipschema (PDF) -- aktualisiert am 14.4.2016
Kabelplan (PDF)
Installationsanzeige (PDF) - alt
FERTIGSTELLUNGSANZEIGE & und Installations-Schema mit Wechselrichter Delta RPI M20A 20kVA (PDF) - Mai 2016
Sicherheitsnachweis electroncontol (PDF) -- gegengezeichnet von Bachmann Elektro
Blitzschutzattest GVB (PDF) -- erhalten am 3.6.2013

Anschlussgesuch für EEA im Parallelbetrieb (PDF)
Anschlussgesuch für EEA im Parallelbetrieb bewilligt (PDF)
BKW Neuanschluss ökologische Stromproduktionsanlage 2012_0918 (PDF)

ESTI Gesuch Plangenehmigung (PDF)
ESTI Plangenehmigungsverfügung (PDF)

Swissgrid Bescheid über die Anmeldung (PDF)
Anlagebeglaubigung vorausgefüllt (PDF)

Technische Daten Monokristalline Solarmodule Mono CHN200-72M (PDF)

Wechselrichter Delta RPI M20A Datenblatt (PDF)

Creotecc Einlegesystem für gerahmte Module
