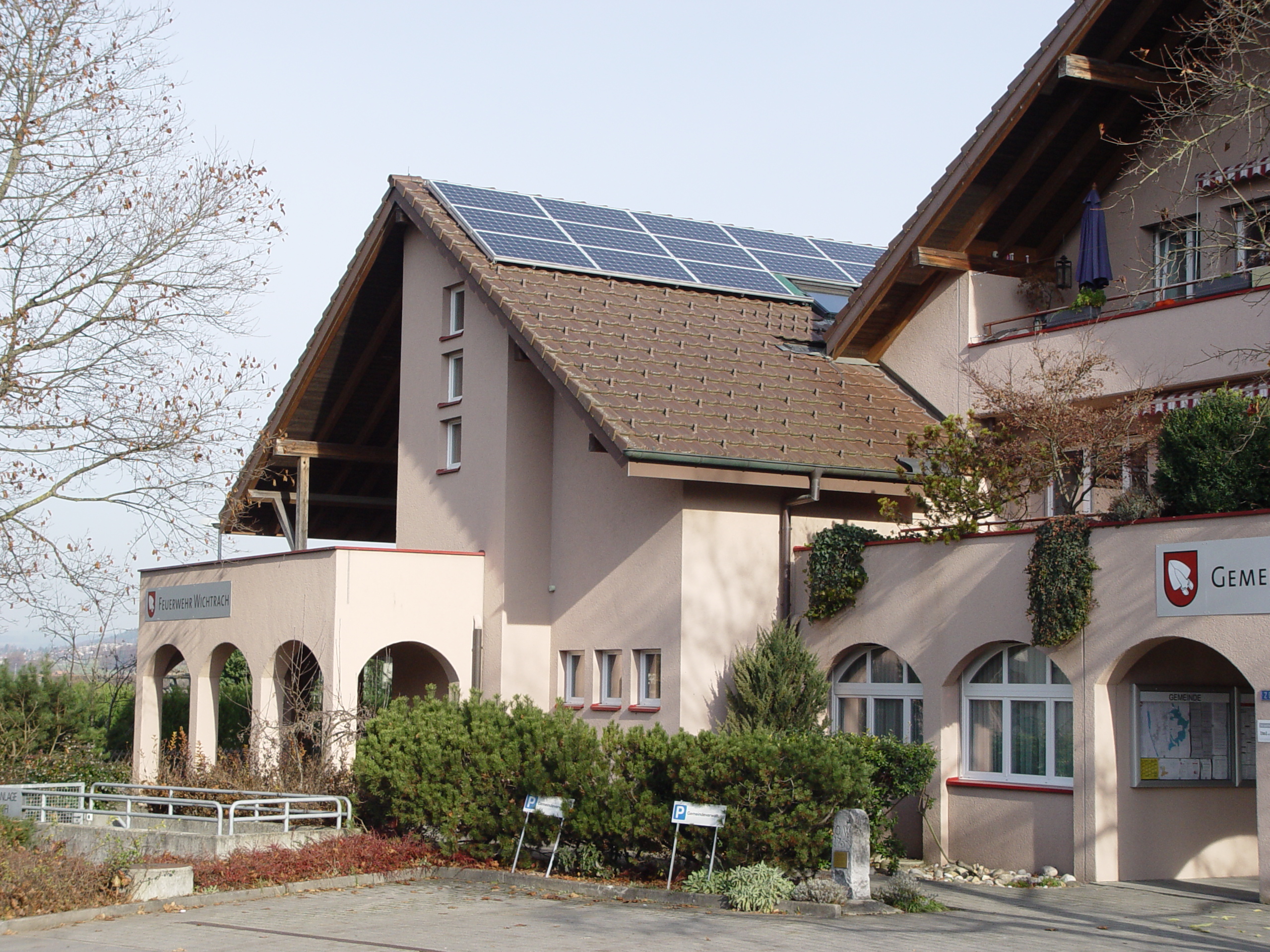

PV-Anlage Stadelfeldstrasse 20

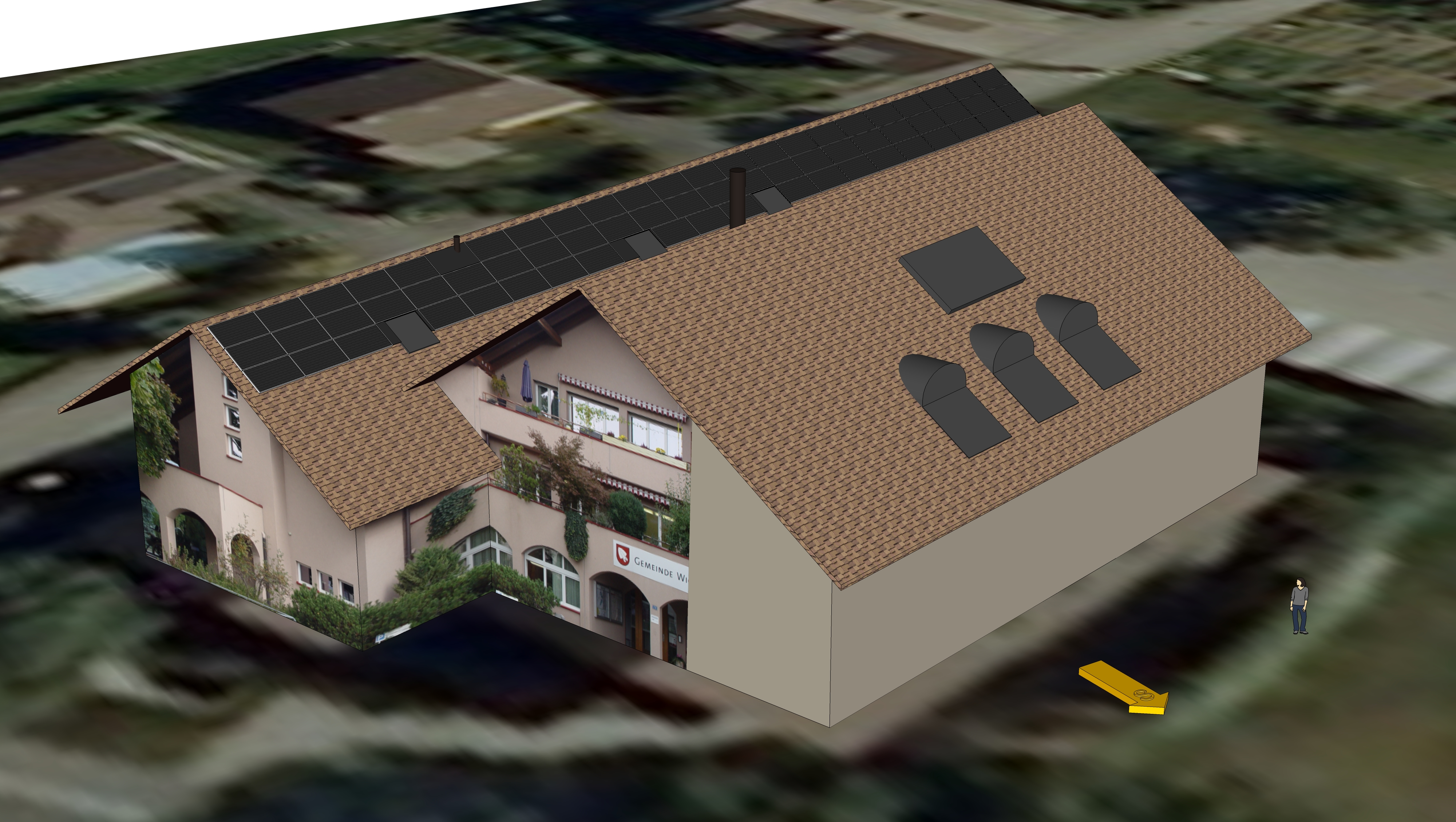

Ansicht 1

Solarmodule: 64 monokristalline Solarmodule CHN200w (72M) 1580 x 808 x 40 mm (82m²)

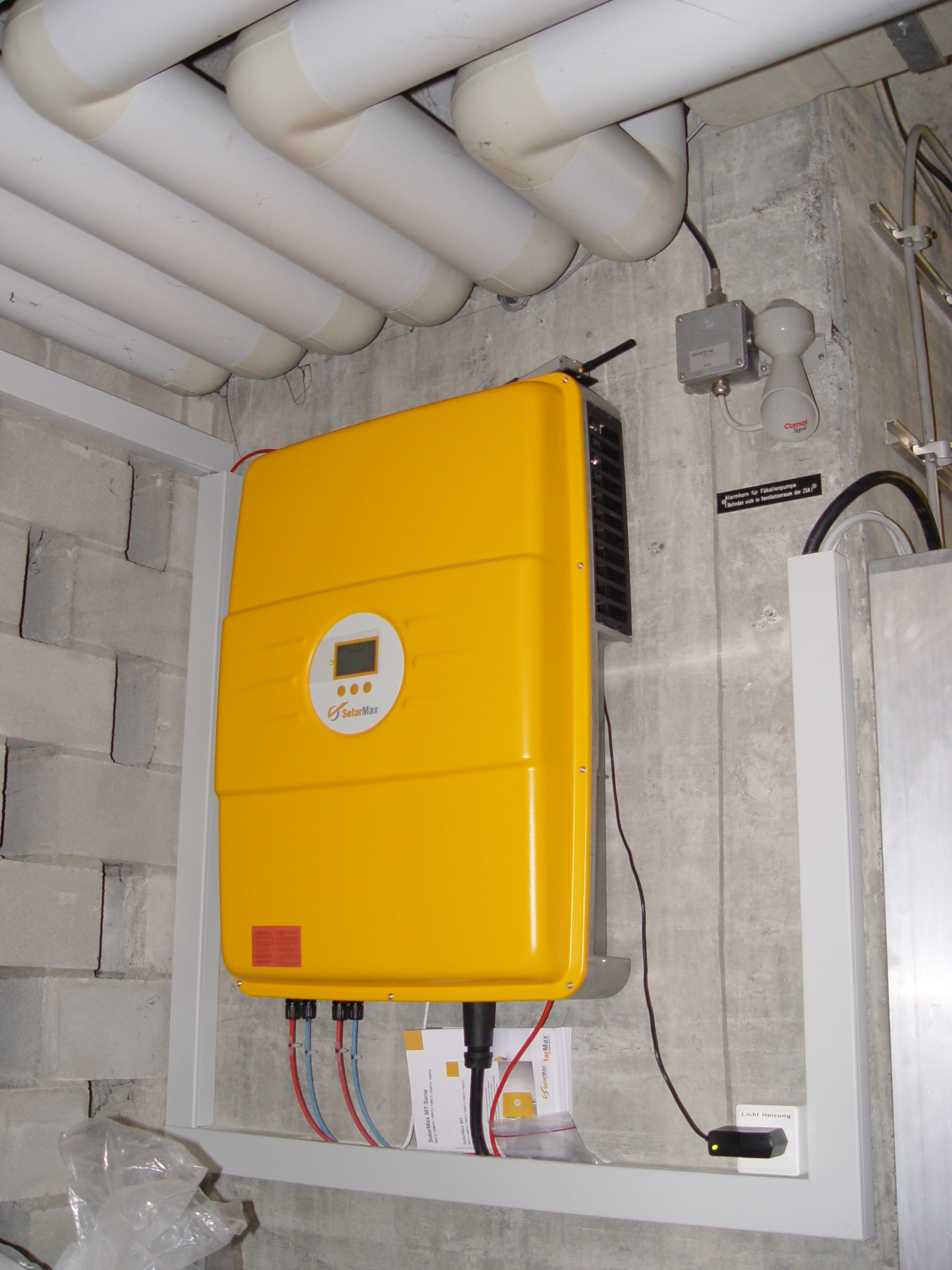

Wechselrichter 1 SolarMax 10MT2 3-Phasen
Max mögliche Leistung: 12.8 kWp DC / 10 kW AC
Dachausrichtung: 164°
Dachneigung: 34°
Jahresertrag: 12'000 kWh
Inbetriebnahme: 22.11.2012

30.10.2012: Freigabe von Infrastrukturkommission Protokollauszug (PDF)
01.11.2012: Bescheid von Gemeinde --> keine Baubewilligung notwendig
04.11.2012: KEV Anmeldung und Anschlussgesuch EEA eingereicht
06.11.2012: Anschlussgesuch EEA von BKW bewilligt
13.11.2012: Aufdach Montagesystem (Aluprofile) wurden geliefert; die Montagearbeiten auf dem Dach sind gestartet
15.11.2012: die Dachhaken sind angebracht und mit der Montage der Aluprofile wurde begonnen
16.11.2012: Montage des Aufdach Montagesystems (Aluprofile) ist abgeschlossen
19.11.2012: Elektroinstallationen und DC Verkabelung gestartet
20.11.2012: Elektroinstallationen und DC Verkabelung abgeschlossen; Aluprofile mit Blitzschutzanlage verbunden
21.11.2012: 51 Solarmodule sind eingelegt
22.11.2012: die restlichen Solarmodule sind eingelegt. Die Anlage ist mit der vollen Leistung in Betrieb

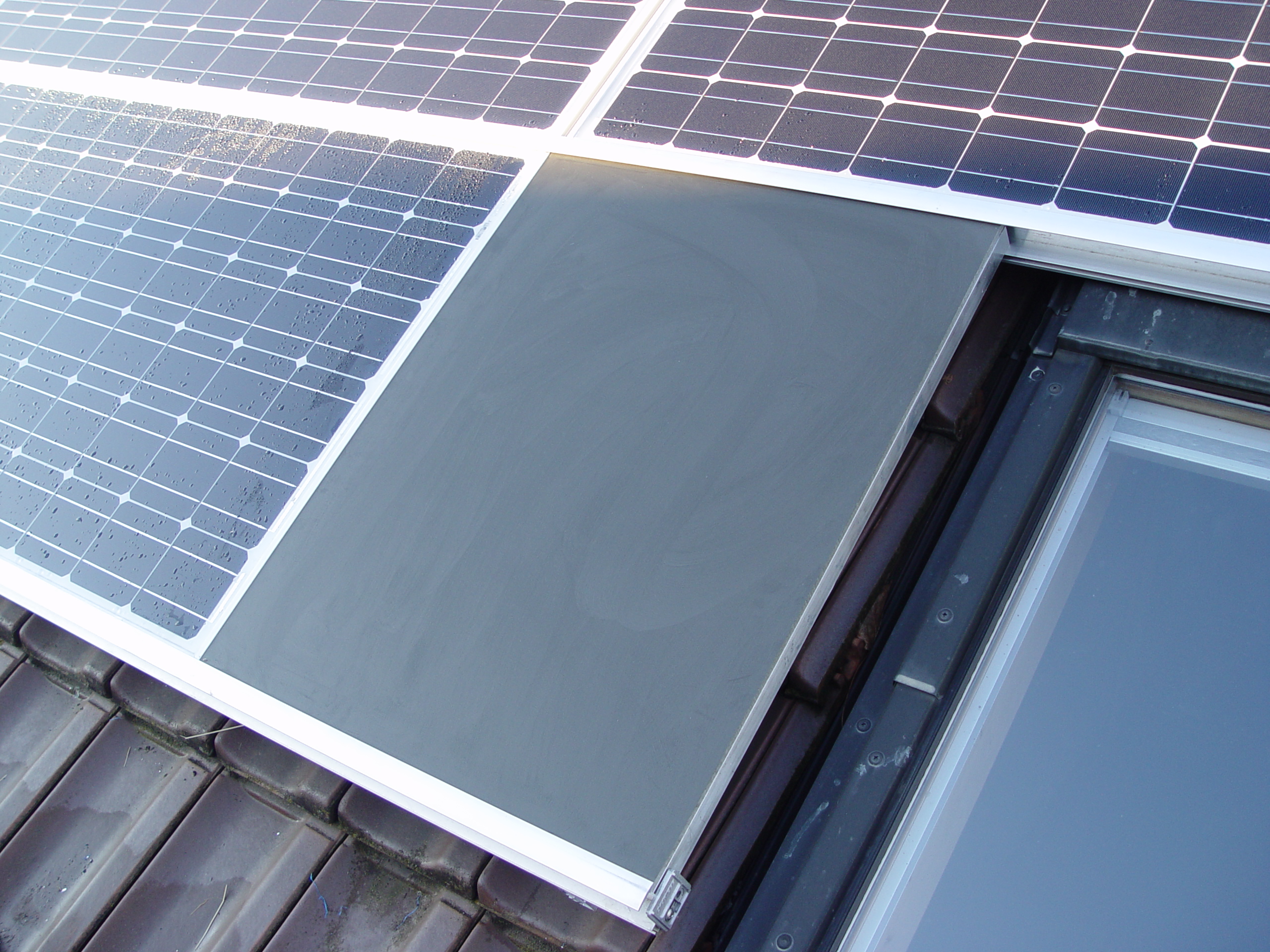

22.11.2012: Anbringen der Blindplatten (Verkleidungen Dunstrohr und Dachfenster) geplant für die Woche vom 26.11.
05.12.2012: Elektrokontrolle durch electrocontrol erfolgt - keine Mängel (ausser fehlende Schraube Abdeckung Elektroverteiler) SiNa
08.12.2012: der Swissgrid Bescheid über die Anmeldung ist eingetroffen --> das Projekt ist auf der Warteliste
19.12.2012: die Blindplatten sind angebracht
03.06.2013: Blitzschutzattest GVB (PDF) erhalten
19.04.2016: SolarMax 10MT2 durch Delta RPI-M15A ersetzt - und neue Fernüberwachung (mit webCharts) eingerichtet

Ansicht 1 Blindplatten Wechselrichter Solarmax 10MT2 Wechselrichter Delta RPI M15A ...weitere Bilder
Statistiken    Statistiken (xls) webCharts

Bedienungsanleitung - Ein-/Ausschalten der Anlage (PDF)

Vermassung (PDF)

Zeitplan (PDF)

elektrisches Prinzipschema (PDF)
Installations-Schema (PDF) - alt
INSTALLATIONSANZEIGE & Installations-Schema mit Wechselrichter Delta RPI M15A 15KVA (PDF) - Mai 2016
Kabelplan (PDF)
Sicherheitsnachweis Elektroinstallationen (SiNa) von electrocontrol (PDF) -- gegengezeichnet von Bachmann Elektro
Blitzschutzattest GVB (PDF)

Anschlussgesuch für EEA im Parallelbetrieb (PDF)
EEA bewilligt (PDF)
BKW Neuanschluss ökologische Stromproduktionsanlage (PDF)

Swissgrid - KEV Anmeldung (PDF)
Empfangsbestätigung (PDF)
Swissgrid BESCHEID über die Anmeldung zur Kostendeckenden Einspeisevergütung (KEV) (PDF)

Technische Daten Monokristalline Solarmodule Mono CHN200-72M (PDF)

Wechselrichter Delta RPI M15A Datenblatt (PDF)

Creotecc Einlegesystem für gerahmte Module (PDF)
