PV-Anlage Wilerweg 11-13

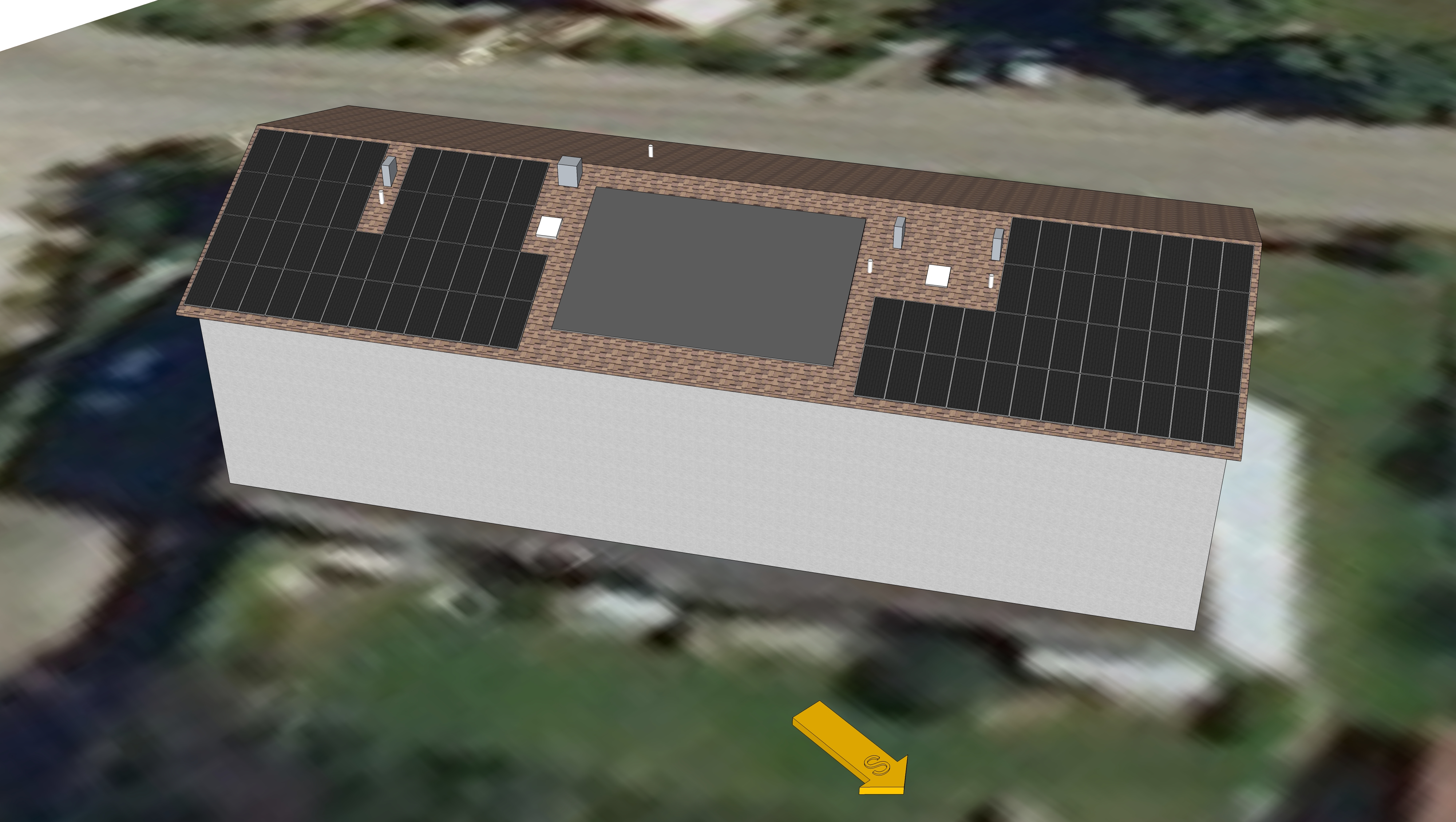

Ansicht 1

Panel: 84 monokristalline Solarmodule CHN200w (72M) 1580 x 808 x 40 mm
Wechselrichter: SolarMax 15MT2 3Phasen
Max mögliche Leistung: 16.8 kWp
Dachausrichtung: 234°
Dachneigung: 22°
Jahresertrag: 16'850 kWh
Inbetriebnahme: 1. Juni 2012

01.06.2012 18:30: Die Anlage ist in Betrieb
01.07.2012: Stromproduktion Juni 2012: 2'260 kWh
01.06.2013: Die Anlage ist ein Jahr in Betrieb - Produktion seit Inbetriebnahme: 16'710 kWh
07.06.2013: KEV Wartelistenposition am 7.6.2013: 9'816 ... Wartelistenposition am 3.7.2012: 12'164
15.04.2014: aktuelle KEV Wartelistenposition: 5'732
Oktober 2015: vorausgefülltes Beglaubigungsformular an IB Murten eingereicht
01.07.2016: neue Fernüberwachung eingerichtet (mit webCharts)
05.07.2016: mein KEV Projekt vom 5.7.2016 - aktuelle KEV Wartelistenposition: 1'601
12.07.2016: ESTI Kontrolle durch Herr Werner Mathys erfolgt - keine Beanstandungen - Inspektionsbericht vom 27.07.2016

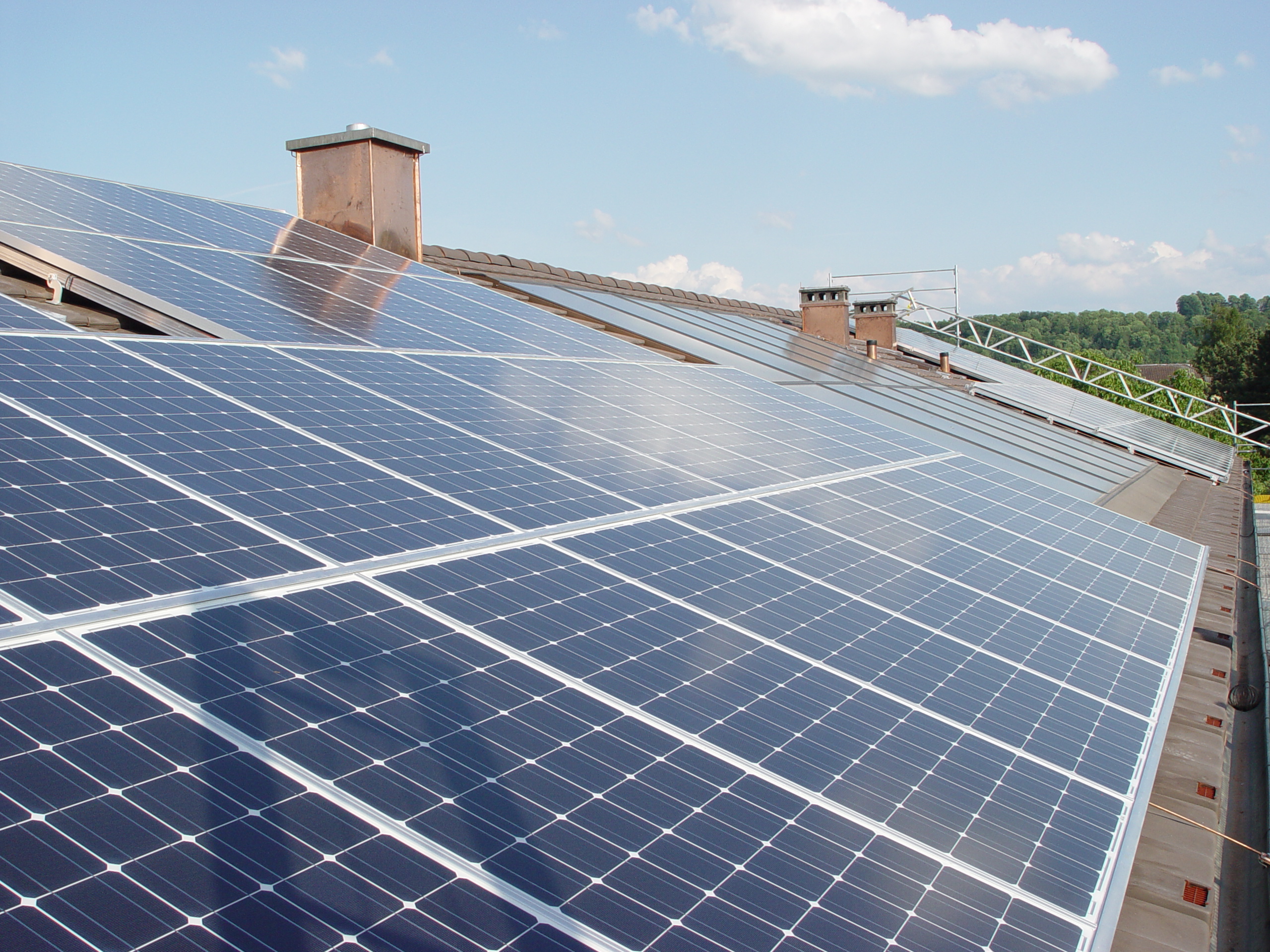

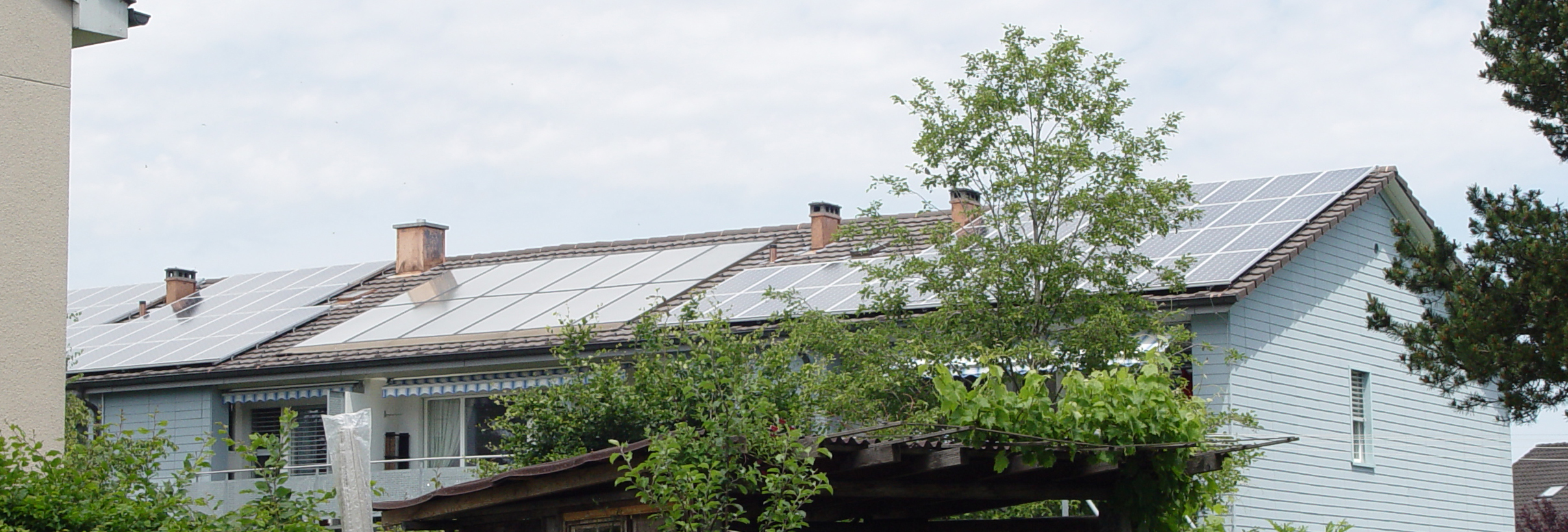

Solarmodule  Aussenansicht  ... weitere Bilder
... Bilder Schneefängermontage vom 9.10.2013
... neuste Bilder vom Juli 2014

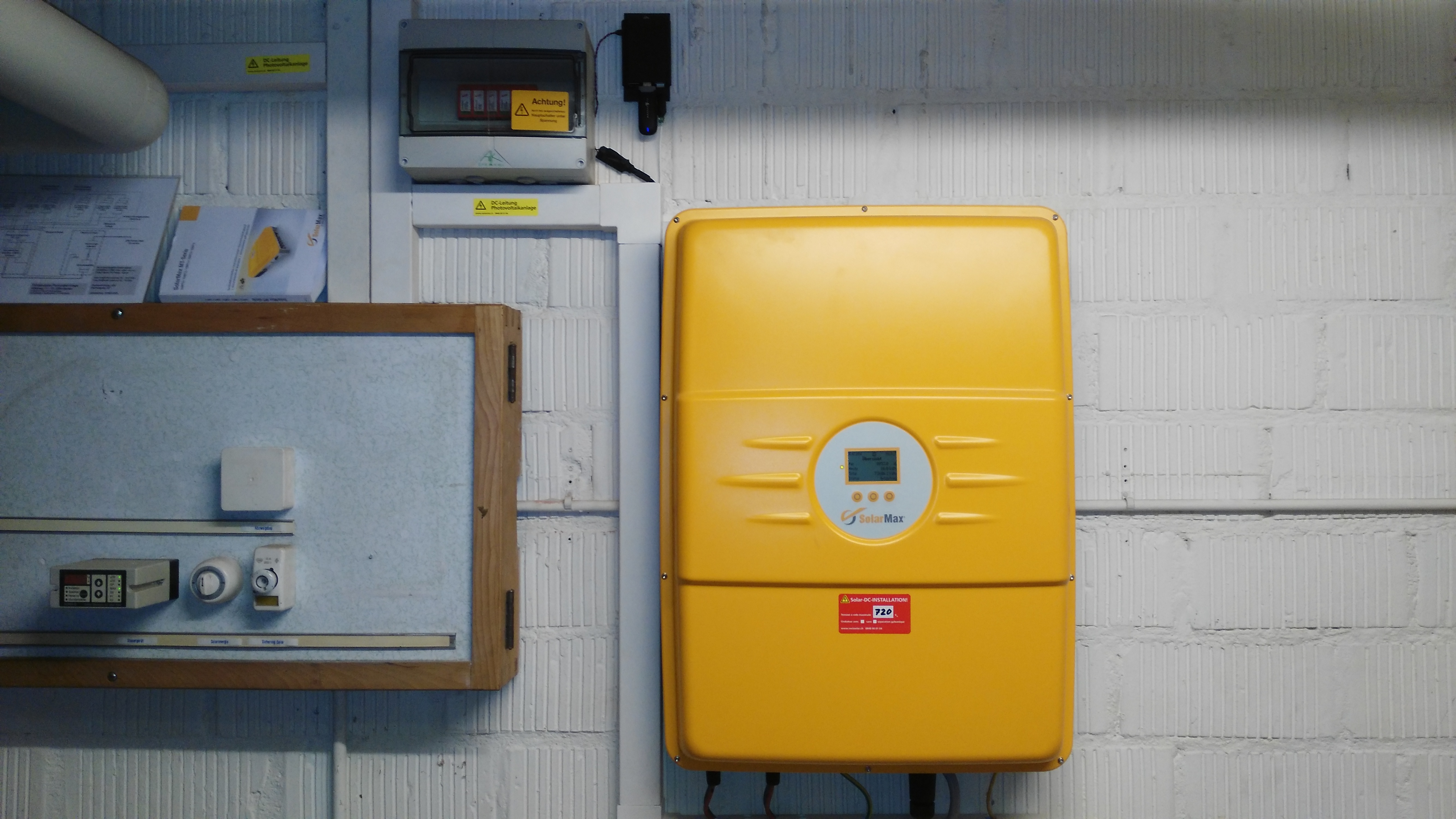

SolarMax 15MT2 Wechselrichter

Statistik PV Produktion:

Statistik Statistik (xls) webCharts:

Schneefänger Abmessungen und Montage 2 (PDF)
Schneefangstützen Baumat (PDF)

Beschreibung der Anlage (PDF)

Bedienungsanleitung - Ein-/Ausschalten der Anlage (PDF)

Montageplan Kabelplan (PDF)

elektrisches Prinzipschema (PDF)

Zeitplan (PDF)

Baubewilligung (PDF)

Gesuch Plangenehmigung - ESTI Anmeldung (PDF)
ESTI Plangenehmigungsverfügung (PDF)
ESTI Inspektionsbericht Nr. 935069 vom 27.07.2016 (PDF)

WV_2010_Anschlussgesuch_fuer_EEA_im_Parallelbetrieb (PDF)

KEV Inbetriebnahmemeldung 2012_0724 (PDF)
KEV Beglaubigungsformular (PDF)

Sicherheitsnachweis Elektroinstallation SiNa (PDF)

SolarMarkt Lieferschein (PDF)

Technische Daten Monokristalline Solarmodule Mono CHN200-72M (PDF)

→ SolarMax MT-Serie

Creotecc Einlegesystem für gerahmte Module (PDF)

weterführende Links:

→ PV Anlage Sagerstrasse Elfenau
